دور التروس والرفوف في آلات قطع الليزر

في معدات قطع الليزر ، يعمل نظام التروس والرف كمكون نقل أساسي ، حيث يلعب دورًا حاسمًا في دقة الحركة واستقرارها. من خلال التشويش الدقيق ، فإنه ينقل الطاقة لتحقيق تحكم منسق متعدد المحاور في رأس القطع ، مما يضمن كفاءة ودقة عمليات قطع الليزر.

المبادئ والوظائف

آلية انتقال الدقة

ترسل التروس عزم الدوران عن طريق مشاركة الأسنان ، مما يوفر كفاءة عالية في الإرسال (> 98 ٪) ونسب التروس الدقيقة. يتيح ذلك ضبطًا دقيقًا للسرعة وعزم الدوران ، مما يؤدي إلى قيادة رأس القطع لأداء حركات محور X/y/z المعقدة للآلات على مستوى الميكرون (± 0.01 مم).

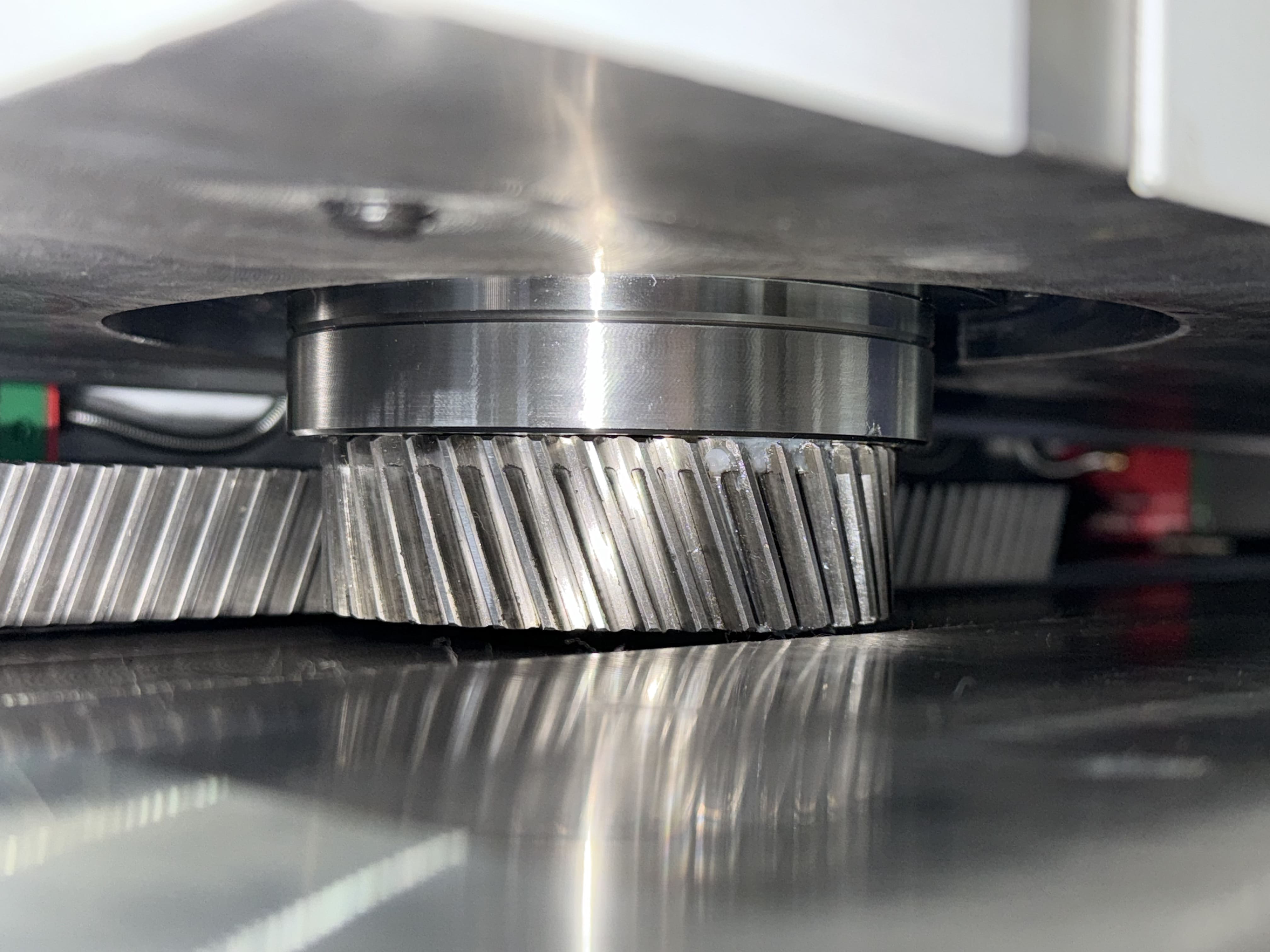

رف الميزات الهيكلية

تتميز الرفوف بملفات تعريف أسنان خطية ، أي ما يعادل التروس الأسطوانية مع دوائر الملعب اللانهائية. عادة ما تستخدم قواطع الليزر رفوف مستقيمة أو حلزونية. الأرفف الحلزونية ، مع نسبة الاتصال العالية (> تحسن 30 ٪) ، انتقال أكثر سلاسة ، ومستويات الضوضاء المنخفضة (<65 ديسيبل) ، تفضل لتطبيقات عالية السرعة وعالية الدقة.

مزايا الصناعة الرئيسية

تحديد المواقع متعددة المحاور: يحقق التشغيل التعاوني للرفوف والمحركات المؤازرة دقة تحديد موقع ± 0.01mm.

الاستجابة العالية Dyamic: يدعم تصميم علبة التروس المحسنة تسريع 2G لسرعة قطع 200 م/دقيقة.

سعة الحمل المحسّنة: تزيد مشاركة الأسنان الحلزونية من منطقة التلامس ، مما يقلل من الحمل أحادي الأسنان بنسبة 15-20 ٪ ويمتد عمر المكون إلى 20،000 ساعة.

إرشادات الصيانة

فحص التجميع: ضمان تحمل محاذاة التروس .0.02 مم مع أنماط اتصال موحدة.

التحكم في التخليص: الحفاظ على رد فعل عنيف ضمن 0.05-0.08 ملم ؛ يتم حظر عملية Zero-Backlash.

إدارة التشحيم: استخدم شحوم العتاد ISO VG220 مع تجديد كل 500 ساعة عمل.

مقاييس السلامة: تثبيت أغطية الحماية IP54 من أجل التروس المكشوفة ؛ تجنب الاتصال أثناء العملية.

اكتشاف الأعطال: الإغلاق الفوري المطلوب للاهتزاز غير الطبيعي (> سعة 50 ميكرون) أو الضوضاء (> 75 ديسيبل).
