بنية آلة قطع الليزر وتحليل مبدأ العمل

تعتبر آلات القطع بالليزر أدوات قطع فعالة تستخدم على نطاق واسع في التصنيع الحديث ، وخاصة لمعالجة المعادن ، وغير المعادن ، والمواد المختلفة. مع التصميم الهيكلي الدقيق والوظائف القوية ، يمكن لهذه الآلات إكمال مهام القطع المعقدة بدقة وسرعة عالية. ستوفر هذه المقالة تحليلًا متعمقًا للمكونات الرئيسية لآلة قطع الليزر ووظائفها ومبادئها.

1. المكونات الرئيسية لآلة قطع الليزر

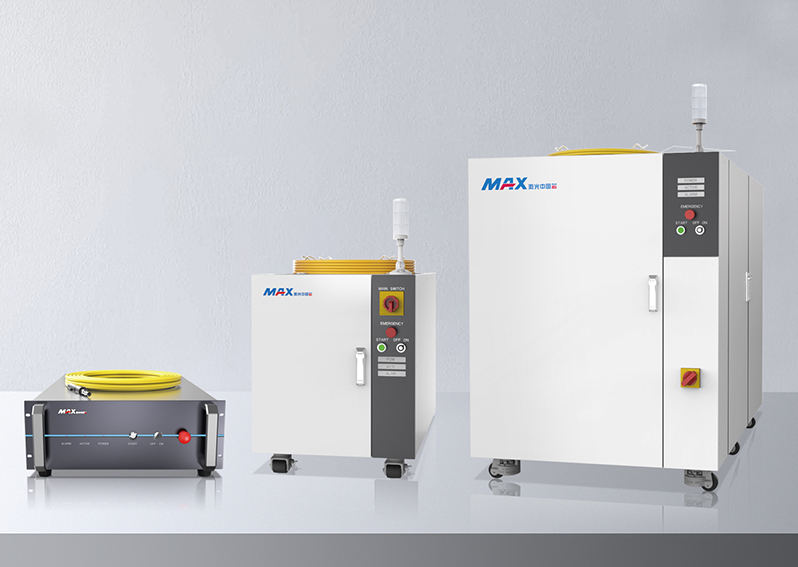

مولد الليزر

الوظيفة: مولد الليزر هو المكون الأساسي لآلة قطع الليزر ، المسؤولة عن إنتاج عوارض الليزر عالية الطاقة.

المبدأ: ينبعث مولد الليزر عوارض الليزر عالية الكثافة ، أحادية اللون من خلال وسيط ليزر (مثل الغاز ، الصلب ، أو أشباه الموصلات) تحت عمل مصدر الإثارة. تشمل الأنواع الشائعة من الليزر المستخدمة في آلات قطع الليزر ليزر ثاني أكسيد الكربون وأشعة الليزر الألياف.

النظام البصري

الوظيفة: النظام البصري مسؤول عن نقل شعاع الليزر من مولد الليزر إلى رأس القطع وضبط تركيز الليزر وجودة الحزمة.

المبدأ: يتضمن النظام البصري عادة المرايا والعدسات والألياف البصرية. يتم توجيه شعاع الليزر وتركيزه من خلال هذه المكونات لضمان تحديد موقع وتركيز الليزر الدقيق. تستخدم آلات قطع الليزر الألياف الألياف البصرية لنقل الليزر مباشرة إلى رأس القطع ، في حين تستخدم آلات قطع الليزر CO2 المرايا لنقل الليزر إلى منطقة القطع.

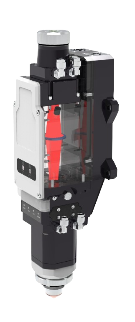

قطع رأس

الوظيفة: يعمل رأس القطع كـ "أداة" لآلة قطع الليزر ، مع تركيز شعاع الليزر على سطح الشغل مع التحكم في اتجاه تدفق الغاز.

المبدأ: يحتوي رأس القطع على عدسات وتركيز المرايا لتركيز شعاع الليزر على منطقة القطع في قطعة العمل. بالإضافة إلى ذلك ، تم تجهيز رأس القطع بفوهة غاز إضافية تهب المعدن المنصهر لضمان القطع السلس والجودة العالية.

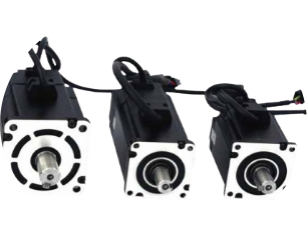

نظام الحركة

الوظيفة: يسمح نظام الحركة لآلة القطع بالليزر بإجراء حركات قطع ثنائية الأبعاد أو ثلاثية الأبعاد على سطح الشغل.

المبدأ: يتكون نظام الحركة من محركات القيادة ، القضبان ، محركات المؤازرة ، ومكونات الإرسال الدقيقة. من خلال نظام التحكم العددي (CNC) ، يضمن نظام الحركة حركة عالية الدقة لرأس الليزر على طول محاور X و Y و Z ، مما يضمن محاذاة دقيقة لمسار القطع وشرك العمل.

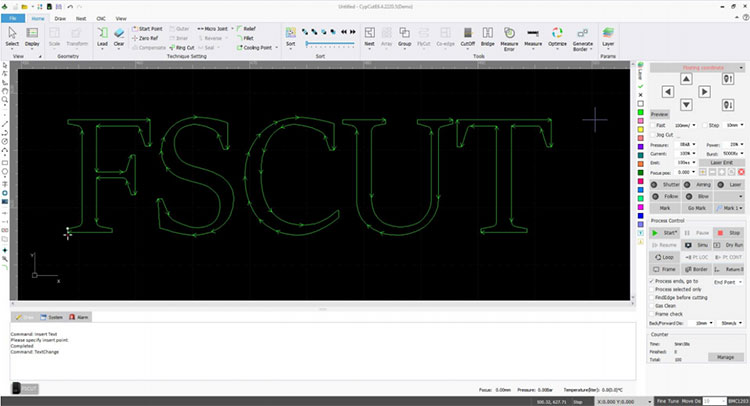

نظام التحكم CNC

الوظيفة: نظام CNC مسؤول عن التحكم الكلي وجدولة آلة قطع الليزر ، ويدير بدقة كل تفاصيل عملية القطع.

المبدأ: يقوم نظام CNC بضبط المعلمات مثل طاقة الليزر ، وسرعة القطع ، وسرعة التغذية ، والتركيز بناءً على مخطط قطع المدخلات أو البرنامج ، مما يضمن استمرار عملية القطع بسلاسة. عادةً ما تستخدم آلات قطع الليزر الحديثة أنظمة التحكم المتقدمة المستندة إلى الكمبيوتر ، مما يوفر مستويات عالية من الأتمتة.

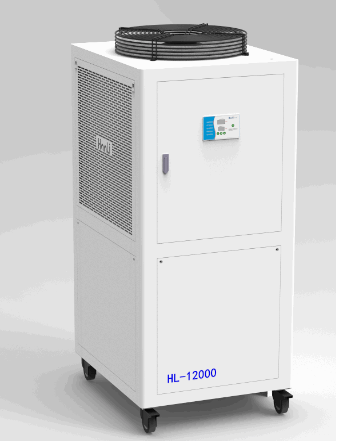

نظام التبريد

الوظيفة: يمنع نظام التبريد ارتفاع درجة حرارة المكونات الحرجة مثل مولد الليزر ورأس القطع أثناء تشغيل الليزر عالي الطاقة ، مما يضمن أداء الماكينة المستقرة والدقة.

المبدأ: يستخدم نظام التبريد تبريد الماء أو الهواء لتنظيم درجة حرارة المكونات الرئيسية في الوقت الفعلي ، مما يمنع تراكم الحرارة الذي قد يؤثر سلبًا على الأداء. ويشمل عادة خزان سائل تبريد ومضخة ومبادل حراري.

نظام العادم

الوظيفة: يزيل نظام العادم الدخان والغازات الضارة الناتجة أثناء عملية القطع ، مما يضمن بيئة عمل نظيفة وتشغيل الماكينة المناسبة.

المبدأ: يولد قطع الليزر كميات كبيرة من الدخان والغازات الضارة. يستخدم نظام العادم أجهزة جمع الغبار وقنوات التهوية لإزالة هذه الجزيئات من منطقة القطع ، مما يضمن بيئة عمل نظيفة وآمنة.

2. مبدأ العمل لآلة قطع الليزر

يمكن تلخيص مبدأ العمل لآلة قطع الليزر على النحو التالي: ينتج مولد الليزر شعاع ليزر عالي الطاقة ، ينتقل إلى رأس القطع عبر النظام البصري. ثم يركز رأس القطع على شعاع الليزر على سطح الشغل. تسخير الحرارة العالية من الليزر أو تبخير المادة ، بينما تهب الغازات الإضافية المادة المنصهرة ، واستكمال القطع الدقيقة.

مزايا قطع الليزر:

دقة عالية: شعاع الليزر جيد للغاية ، مما يتيح الدقة على مستوى الميكرون.

قطع عالية السرعة: يوفر قطع الليزر سرعات قطع عالية ، وخاصة للمواد ورقة رقيقة.

معالجة عدم الاتصال: قطع الليزر هو عملية غير اتصال ، وتجنب البلى على الأدوات الميكانيكية.

هواوي ليزر

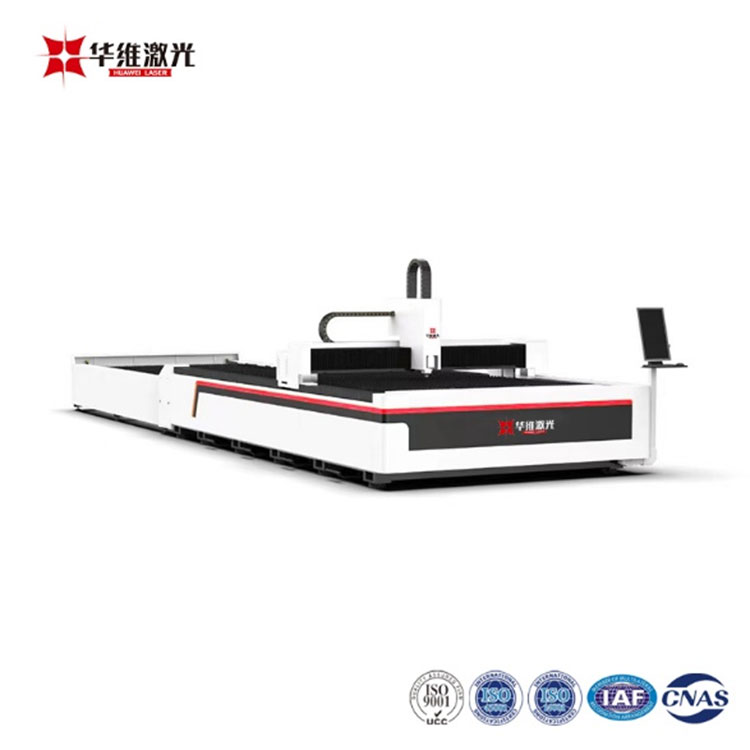

بصفته الشركة الرائدة في مجال صناعة المعدات بالليزر ، فإن Laser Huawei يستفيد من سنوات الابتكار والخبرات التكنولوجية لتوفير حلول قطع الليزر عالية الكفاءة والمستقرة والدقيقة. يعني اختيار ليزر Huawei أكثر من مجرد الحصول على آلة قطع الليزر عالية الأداء ؛ وهذا يعني اكتساب شريك موثوق يلتزم بدعمك خلال رحلة الإنتاج الخاصة بك. مع التكنولوجيا المتقدمة والخدمة اليقظة ، Huawei ليزر30000W آلة قطع ليزر الألياف الألياف تقديم الدقة والسرعة الاستثنائية ، وتلبية احتياجات مختلف الصناعات.
