تحليل وحلول لقطع الدائرة غير الدقيقة في آلات قطع الليزر

2025-02-18

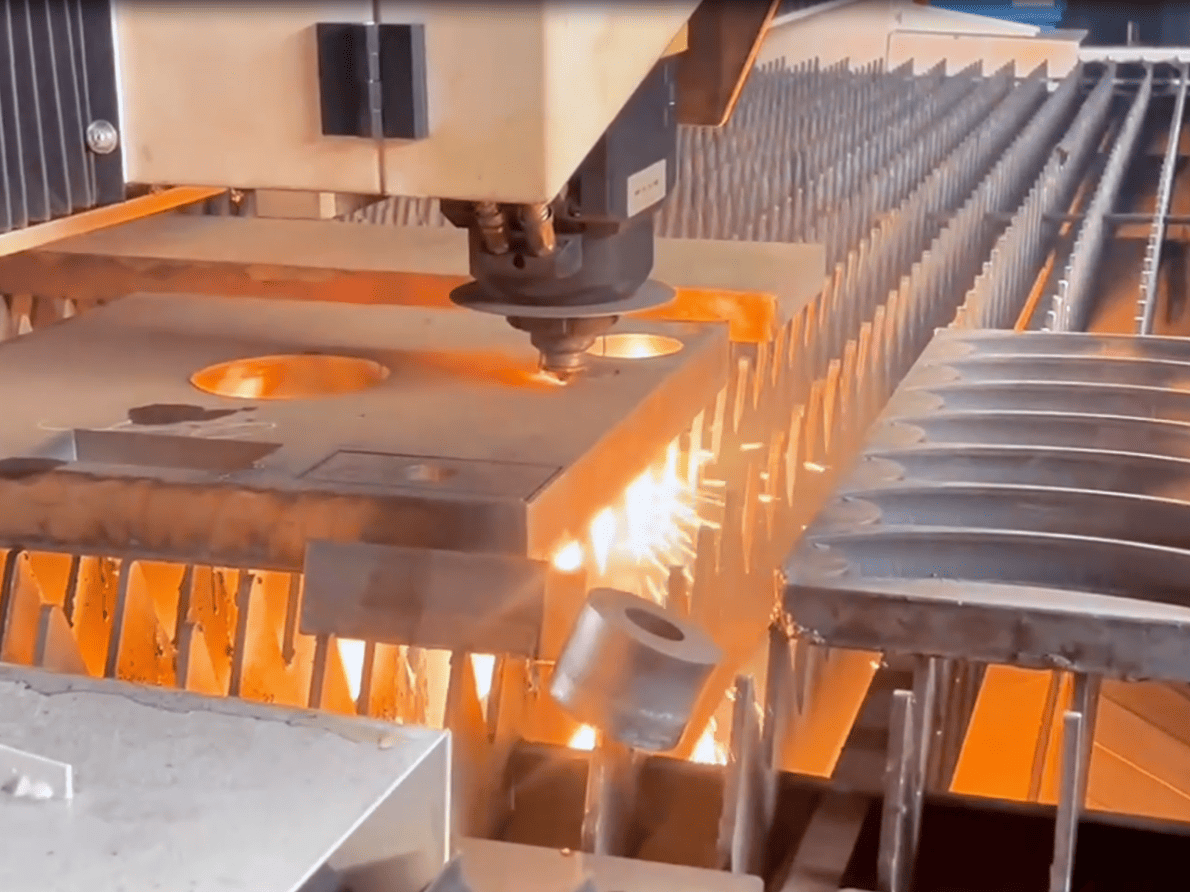

  أصبحت تقنية قطع الليزر أداة معالجة لا غنى عنها في صناعة التصنيع بسبب دقتها وكفاءتها العالية. ومع ذلك ، في التطبيقات العملية ، غالبًا ما تحدث مسألة الدوائر التي لا يتم قطعها بشكل مثالي. من خلال التحليل ، تم العثور على أن ظاهرة قطع الدائرة غير الدقيقة في آلات قطع الليزر ترتبط بعوامل مختلفة ، وخاصة تآكل مكونات نقل الماكينة ، وتعديل غير لائق لشدة الضوء ، ومشكلات الأجهزة ، وإعدادات ضغط الهواء. ستستكشف هذه المقالة هذه المشكلات الشائعة بالتفصيل وتوفر حلولًا فعالة لمساعدة المستخدمين على تحسين جودة قطع الليزر.

الأسباب الرئيسية لقطع الدائرة غير الدقيقة في آلات قطع الليزر


اختلال شدة الضوء

يرتبط تأثير القطع لآلة قطع الليزر ارتباطًا وثيقًا بكثافة الضوء. إذا لم يتم ضبط شدة الضوء بشكل صحيح ، فقد يؤدي ذلك إلى القسم الأخير من القطع لا يتماشى بشكل صحيح مع نقطة البداية. يحدث هذا عادةً بسبب اختلاف أكبر من 5 ٪ بين الحد الأقصى والحد الأدنى من شدة الضوء ، أو عن السرعة المفرطة التي تسبب تخطي الإطار ، مما يؤدي إلى انحرافات في مسار القطع.

حل:قبل القطع ، تأكد من تعديل كثافة الضوء بشكل صحيح ، مع الحفاظ على الفرق بين الحد الأقصى والحد الأدنى من شدة الضوء في غضون 5 ٪. بالإضافة إلى ذلك ، اضبط سرعة القطع بشكل مناسب لتجنب مشكلات تخطي الإطار الناتجة عن التغييرات السريعة في السرعة.



مشكلات الأجهزة: النظام البصري وفحص الفوهة

تتأثر جودة قطع الليزر أيضًا بالنظام البصري. إذا كانت العدسات أو المرايا أو الفوهات قذرة أو تالفة أو متآكلة ، فقد لا تركز شعاع الليزر بشكل صحيح ، مما يؤثر على دقة القطع ويؤدي إلى تخفيضات دائرية غير دقيقة.

حل:تفقد وتنظيف المكونات البصرية بانتظام ، بما في ذلك عدسات وفوهات الليزر ، لضمان خالية من الأوساخ أو الأضرار ، والحفاظ على التركيز المناسب لحزمة الليزر.



ضغط هواء غير مناسب للانفجار

يلعب ضغط الهواء لنظام الانفجار دورًا مهمًا في جودة القطع. إذا كان ضغط الهواء منخفضًا جدًا ، فقد يحدث خبث الحافة والكربنة ، مما يؤثر على جودة سطح القطع. من ناحية أخرى ، إذا كان ضغط الهواء مرتفعًا جدًا ، فقد يؤدي ذلك إلى تفجيرات وتلف قطعة العمل.

حل:أثناء اختبار الانفجار ، اضبط ضغط الهواء بشكل مناسب لضمان ضغط مستقر طوال عملية القطع. قم بزيادة ضغط الهواء إذا كان منخفضًا جدًا ، وقم بتقليله إذا كان مرتفعًا جدًا ، لتحقيق أفضل تأثير للانفجار.



رأس القطع الفضفاضة والقضايا الميكانيكية

غالبًا ما يكون رأس القطع الفضفاضة وفشل مكون الإرسال الميكانيكي ، وخاصة في نظام التخفيض والرف ، الأسباب الجذرية للقطع الدائري غير الدقيق. هناك مشكلات أخرى ، مثل الرخوة في قضبان دليل المحور XY ، أو كتل انزلاقية ، أو صلابة غير كافية لنظام المؤازرة ، أو التزييت غير الكافي ، تؤثر بشكل مباشر على دقة القطع.

حل:تفقد بانتظام تشديد مسامير رأس القطع والتأكد من عدم وجود فجوة بين معدات التخفيض والرف. تشحيم والحفاظ على قضبان دليل المحور XY وكتل الانزلاق لضمان الدقة الميكانيكية. بالإضافة إلى ذلك ، تأكد من أن نظام المؤازرة لديه صلابة كافية لتجنب الأخطاء الدقيقة أثناء عملية القطع.



xy محور desnchronization

التزامن بين محاور XY أمر بالغ الأهمية في قطع الليزر. إذا لم تتم مزامنة المحاور XY ، فستؤثر بشكل مباشر على دقة القطع وتؤدي إلى انحرافات في القطع الدائرية.

حل:تحقق من نظام التحكم للتأكد من أن المحاور XY تتحرك في المزامنة. قم بإجراء التعديلات اللازمة على نظام محرك الأقراص لمنع التزامن.



قضبان الدعم غير المتكافئة والحركة المادية

إذا لم يتم وضع المادة بشكل آمن على جدول الدعم أثناء عملية القطع ، أو إذا كانت قضبان الدعم غير متساوية ، فقد تتسبب في تحول المادة أثناء القطع ، مما يؤثر على دقة القطع ، وخاصة في القطع الدائرية.

حل:تأكد من أن المادة مثبتة بشكل آمن على قضبان الدعم وأن السطح هو مستوى لتجنب أي حركة مادية قد تؤدي إلى قطع الانحرافات.



عادةً ما تكون مسألة قطع الدائرة غير الدقيقة في آلات القطع بالليزر بسبب مشكلات الأجهزة ، ومعلمات القطع غير الصحيحة ، وضغط الهواء غير المناسب ، ودقة النظام الميكانيكي غير الكافي. يجب على المستخدمين التحقق بانتظام من جميع مكونات الجهاز وضبط المعلمات بناءً على متطلبات المواد والقطع لضمان أداء القطع الأمثل.
